円ゲージリング
イメージ画像
信頼されるクリタテクノのテストバー
テストバーとは・・・
サンプル画像

　　テストバーは、工作機械・測定器具などの
平行度、直角度、回転軸の振れなどを調べる
静的精度試験に使用します。
JIS規格テストバー一覧
　お手元に合わせ相手のテーパーリングがある場合は、借用させていただきます。
また、弊社のテーパーリングでよろしければ、弊社のゲージに合わせて製作いたします。
但し、今後の校正はテーパーの当たりの関係上、弊社へのご注文をお願いします。

　　　　　　　　　　　　　クリックで拡大します→		 サンプル画像

規格外テストバーの製作
サンプル画像 　弊社では、お客様の要求精度に合わせ、
ＪＩＳ規格以上のテストバーも製作しています。　左の図が、保証精度です。
その他、特殊形状も製作いたします。

←クリックで拡大します

テストバーの納期
　　　　　　　　　　　　　　　　約一ヶ月です。
　　　　　　　　　　　　　　　（注文時に正確な納期回答を致します）
　　　　　　　　　　　　　　　※但し、テストバー単体の製作に限ります。　　　　　　

測定
サンプル画像
　弊社では、温度管理が徹底されたクリーンルーム内で検査し、テーパー当たりに関しては光明丹を使い、80％保障90％狙いで製品を保証します。
　このようなことから、大手工作機械メーカー様から注文をいただいております。

※ＪＩＳ規格に則った測定をしております。
校正
　テストバーの校正に要する納期は１週間です。
御注文時に正確な納期の回答をいたします。

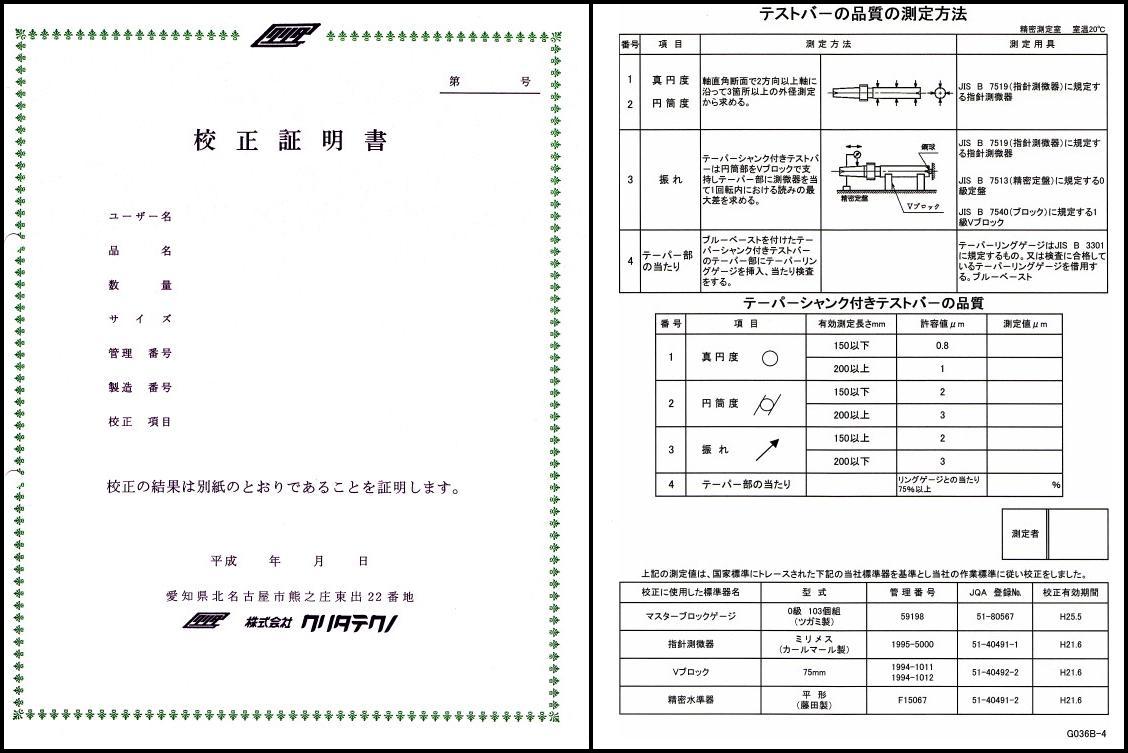

　弊社では、各種校正業務も行っているのですが、テストバーにおいても専用フォーマットの校正証明書を添付し納入しております。

※｢テストバー品質の測定方法」のフォーマットにつきましては、各種規格に応じた書類を用意しております。

クリックで拡大します→		 サンプル画像
最新オプション
アルミケースもご用意できます。
・大切なゲージを丈夫なケースで保管して頂きたい思いでアルミケースを用意しました。
 サンプル画像
オプション
テストバーの表面処理
・ハードクロムメッキ
高度がHV660から
収納木箱
テストバーのサイズに合わせ、
ジャストサイズで製作しております。		 サンプル画像
　　こちらを見たお客様はこちらも見ています。
・どのような設備で作られるの？→『命』設備機械
・信頼されているの？→クリタテクノが選ばれる理由
・どのようなメーカーさんが使ってるの？→『信』納入実績

　　テーパゲージ模範簡単見積り依頼フォーム
　テーパ加工を得意とする部品加工メーカー様から多くの問い合わせを頂き誠にありがとうございます。お問い合わせの中に、「模範ゲージが必要なんだけど、ゲージ図面が無くて困っている」と言う様な、図面が無いけど見積り・製品が欲しいお客様が多くおみえです。そこで、簡単に早くお客様のイメージしているテーパゲージ模範のお見積りを提案できるように、専用フォームを用意しました。必要な寸法・材質等をご記入して頂きFAXを送信して下さい。
　製品寸法に対して、妥当なゲージ寸法が分からない場合など、寸法設定に困った時は「お任せ」欄にチェックして下さい。弊社の設計部が責任を持って寸法を設定します。
　勿論、借用のテーパゲージ模範がお手元にあるようでしたら、テーパプラグのみ・テーパリングのみ見積りでも構いません。お気軽にお問い合わせ下さい。
※テーパゲージ模範用見積りフォームは、見積り段階でのラフスケッチです。製作時に図面が必要になるので別途設計費が発生します。

【テーパゲージ模範簡単見積り依頼フォームはこちら】
ゲージ
.
ゲージ・測定具・治具　その他精密加工は何でもお任せ！　ゲージ
専門の営業マンが丁寧に対応いたします。
